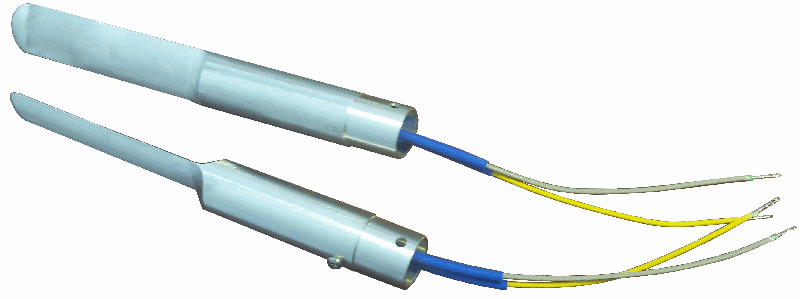

LA LAME1


La LAME1 est usinée à partir d'un rond de Ø18mm en aluminium AU4G pour des raisons de poids, de rigidité et de durabilité.
Dimensions principales de la LAME1: largeur nominale 18mm épaisseur au centre 5mmm, longueur nette de la lame 77mm.
Poids environ 41grammes.
La LAME1 est également disponible en cuivre pour des utilisations très exigeantes.
Cette lame est fournie équipée d'éléments chauffants de 50 ou 100W.
Le fût ajusté avec précision autour de l’élément chauffant court accroît la stabilité de la température de la lame.
Les éléments sont montés avec de la graisse thermo conductrice haute température spéciale augmentant le transfert de puissance et réduisant la surchauffe de l’élément.
Les éléments chauffants ont une bonne tenue mécanique contre les chocs.
En standard ces éléments chauffants sont en 230V/50-60Hz; sur commande spéciale nous pouvons fournir les éléments de 50 ou 100W en 24 ou 12V.
Les basses tensions nécessitent des sections de câble d'alimentation plus fortes; nous proposons des câbles spéciaux ultra souples avec des sections adaptées.

Selon l'utilisation, la LAME1 peut être montée sur les deux outils suivants:

Pour une utilisation lourde nous proposons la version

BWS (Blade Wax Shaper modeleur de cire à lame):
L'outil industriel de modelage pour la cire perdue.
 La série BWS succède aux FAL1 de Thuillier.
Le canon en inox ajouré réduit considérablement la remontée de chaleur vers le manche.
Fer équipé d'un câble silicone incombustible (CAB_3x050_SIL), souple et résistant jusque 180°C continu. Fiche 2P+T 16A standard.
 Ce fer allie une grande robustesse à un bon niveau de sécurité et une maintenance facile.
 L'élément le plus utilisé fait 100W; nous stockons également des éléments de 50W; pour toute autre demande nous consulter.
l'Elément 100W peut également être fourni en 24VAC et fonctionne avec l'alimentation PS0216. 50W/24VAC sur commande mini; nous consulter.

Pour des applications de puissance et de température extrême, une lame N°1 en cuivre est disponible pour ce fer.

Le réglage de la température peut se faire simplement par un régulateur prise gigogne genre GRAD150FN ou GRAD200AZ ou un régulateur en coffret industriel.
Une version à réglage électronique intégrée à détection de manipulation peut être fabriquée sur demande.

Pour une utilisation légère nous proposons la version

LBWS (Light Blade Wax Shaper modeleur de cire à lame allégé):
Ce fer est plus léger que le BWS et permet de disposer d'une grande puissance de collage.
Existe en 50W et 100W.
En version 100W la chaleur  développée demande une prudence accrue:
L'utilisation via un régulateur genre GRAD150FN ou  GRAD200AZ est fortement conseillée pour conserver une bonne durée de vie.
Le canon en inox embouti permet le montage sur notre manche fin de forme triangulaire.
Ceci offre une très bonne prise en main.
Le grand porte à faux ne lui autorise pas des efforts soutenus.
Voyez les fers SBWS, plus faciles à utiliser.



Version spéciales:

C_BWSLAME1C: LAME forme N°1 en cuivre. poids de l'ordre de 145g.
Peut être équipée d'éléments de 100, 125, 150 ou même 200W et monté en BWS uniquement.
Pour la fabrication de Vitraux, la Pyrogravure, Woodburning, Sculpture, soudure d'art.
Cette lame n'est pas indiquées pour le travail de la cire.
Elle peut atteindre plus de 500°C avec un élément de 100W; 650°C avec un élément de 150W.
On n'a pas mesuré la température avec un élément de 200W.

C_BWSSPAT1: SPATULE forme N°1 en aluminium pour montage sur fer BWS.
Spécial décochage ou coupe intensive de gros pains de cire ou pyrogravure.
La panne de forme SPAT sur fer BWS est un ensemble beaucoup plus solide qu'un fer épingle.
